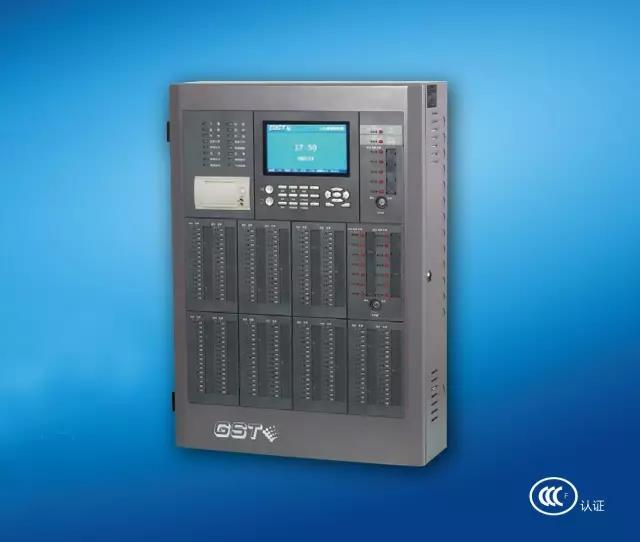

JB-QB-GSTN1500火灾报警控制器（联动型）

作者:海湾消防设备文章来源：http://www.xmknpwq.cn/ [大中小]

海湾JB-QB-GSTN1500火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN54-2和EN54-4的相关要求而设计的新一代报警联动一体化智能控制器。

JB-QB-GSTN1500火灾报警控制器（联动型）采用壁挂式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用7寸真彩液晶作为显示平台，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为6个回路总计1452个总线制报警联动控制点。JB-QB-GSTN1500火灾报警控制器（联动型）可与我公司生产的各类开关量型、模拟量型、数字智能型火灾探测器和控制模块连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

一、主要特点

单机容量大：最多支持6个回路板，系统最大容量达到1452点。

运行速度快：多个32位处理器并行工作。

存储容量大：支持最多达12000条运行记录的存储，及时记录控制器收到的各种信息以及所进行的人为操作，方便火情与事故追述。

人机交互更加简便：采用7寸真彩液晶显示屏，800x480分辨率，图形化界面显示信息更加直观。

系统更加稳定可靠：不同回路板之间的任意两个回路实现电气隔离，在最大程度上减少了回路之间的干扰。

电源更加节能环保：模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。

联网功能更加强大：同一级可实现240台控制器联网，在一台控制器上可以方便的查看其他控制器上的设备信息。

后续升级更加便捷：支持USB在线程序升级。

二、技术参数

显示器	7寸真彩液晶，800x480分辨率
回路容量	可根据工程需求配置为2回路（484点）、4回路（968点）、6回路（1452点）
手动盘	可以根据工程需求配置为32、64、96、128、160、192、224路
直控盘	可以根据工程需求配置为5路、19路
对外辅助输出	0.5A/24V
声光警报器输出	带检线200mA/24V，1路
火警继电器输出	常开、常闭可设置，1路
通讯板	CAN联网板、RS485联网板、显示盘通讯板、RS232/422可选的CRT通讯板任意组合与数量配置（同时最多支持5块通讯板）
打印机	高速热敏打印机，可选配
运行环境	相对湿度≤95％，不凝露；温度：0℃~+40℃
安全防护等级	IP30
蓄电池	16Ah/12V，2节
功耗	空载：30W；满载状态：38W(2回路)、46W(4回路)、52W(6回路)
安装方式	壁挂
尺寸	500mm×170mm×700mm
重量	25KG
