海湾GST-LD-8369J环型总线隔离器接线安装技术

特点

GST-LD-8369J环型总线隔离器，主要用于隔离总线上发生短路的部分，保证总线上的其它设备

正常工作。待故障修复后，总线隔离器可将被隔离出去的部分重新纳入系统。并且，使用隔离器便

于确定总线发生短路的位置。

采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁

干扰有良好的抑制能力；

端口采用电压检测，产品性能更可靠。

主要技术指标

 （1）工作电压：总线 24V 允许范围：16V～28V

（2）工作电流：待机电流≤0.15mA 动作电流≤1.28mA

 （3）动作确认灯：黄色

 （4）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

 （5）外壳防护等级：IP30

 （6）外形尺寸：

86mm×86mm×41mm （带底壳）

结构特征、安装与布线

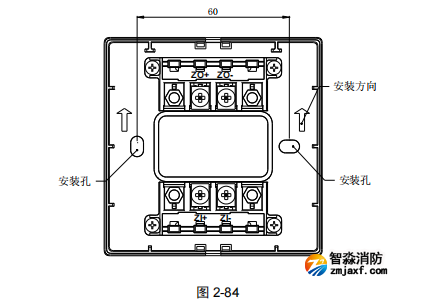

隔离器的外形尺寸及结构与 GST-LD-8300B 环型总线接口相同，安装方法也相同，其端子示意

图如错误!未找到引用源。84：

其中:

ZI+、ZI-：输入信号总线, ZI+为正极，ZI-为负极；

ZO+、ZO-：输出信号总线，ZO+为正极，ZO-为负极；

布线要求：直接与信号二总线连接，无需其它布线?？裳∮媒孛婊?.0mm2的耐火 RVS 双绞线

应用方法

串入总线，2 个相邻隔离器之间不能超过 32 个设备。
