海湾B-9310型模块后备盒接线安装技术

特点

本后备盒专为配合明装标准尺寸为 120mm×80mm 的各类模块进线管明装而设计，采用工程塑料

注塑成型，结构合理，外形美观，安装使用方便。

主要适用范围

本后备盒适合安装 120mm×80mm 的各类模块（GST-LD-8302、GST-LD-8302A 等）。

外形与安装

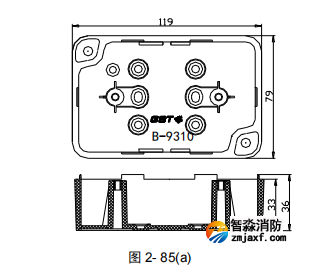

本后备盒外形示意图如图 2-85(a):

B-9310 模块后备盒与各类模块的接线管路明装时配合使用，可先根据工程现场情况，选择后

备盒底的一组合适的安装孔，将后备盒安装到墙壁上；再在后备盒侧壁的适当位置根据穿线管尺寸

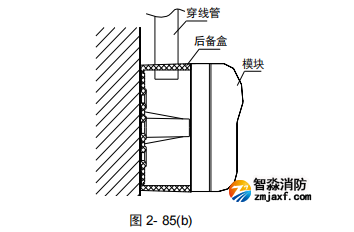

打进线孔（也可在后备盒未安装前打孔），将线接入后备盒后安装模块。安装图如图 2-85(b)：
