海湾GST-LD-8362H型输入/输出?？?/a>接线安装技术

特点

GST-LD-8362H 输入/输出模块，主要用于控制 AC220V 的消防联动设备，如照明切电、消防水泵、

风机等，并可接收设备的动作回答信号。

采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电

磁干扰有良好的抑制能力。

?？槲较咧频凸纳杓疲扌柰饧?24V 供电供电。

模块输出容量达到 AC250V/5A。

输入、输出信号隔离检测，抗干扰能力强。

可采用电子编码器现场完成编码设置。

主要技术指标

(1) 工作电压：

信号总线电压：总线 24V 允许范围：16V～28V

(2) 工作电流：

总线监视电流≤0.39mA 总线启动电流≤4.80mA

(3) 输入检线：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断

路为动作信号），?？榻蚩刂破鞣⑺凸收闲藕牛龀柚檬淙胛？淙胨媸奔煜?/p>

(4) 输出检线：输出线路发生短路、断路故障时，?？榻蚩刂破鞣⑺凸收闲藕?/p>

(5) 输出容量：容量为 AC250V/5A，正常时触点阻值为 300kΩ，启动后闭合

(6) 输出控制方式：?？サ闶涑?，有脉冲方式、电平方式，脉冲启动时继电器吸合时间为 10s

(7) 线制：与火灾报警控制器采用无极性信号二总线连接

(8) 使用环境：

温 度：-10℃～+55℃，相对湿度≤95%，不凝露

(9) 外形尺寸：120mm×80mm×43 mm (带底壳)

(10)外壳防护等级：IP30

结构特征、安装与布线

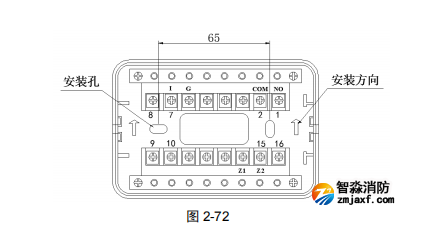

?？榈耐庑纬叽缂敖峁褂?GST-LD-8302 型切换?？橄嗤沧胺椒ㄒ蚕嗤?，其对外端子示意图

如图 2-72：

其中：

Z1、Z2：接控制器两总线，无极性；

I、G：与被控制设备无源?？サ懔樱糜谑迪稚璞付骰卮鹑啡希ㄒ部赏ü缱颖嗦肫魃栉１帐淙牖蜃曰卮穑?；

COM、NO：无源输出端子。

布线要求：Z1、Z2 采用截面积≥1.0mm

2的 RVS 双绞线；I、G、采用 RV 线，截面积≥1.0mm2 ；

NO、COM 外接线均采用 BV 线,导线截面积≥1.5mm2。布线应与动力电缆、高低压配电电缆等不同电压

等级的电缆分开布置，不能布设在同一穿线管或线槽内。

应用方法

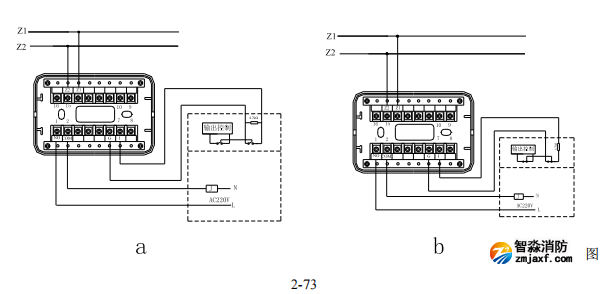

(1) 当 AC220V 电压由被控设备提供时，?？橛氡豢厣璞傅慕酉呤疽馔既缤?2-73 所示（图 a 中模块输入检线方式为?？煜?，图 b 中模块输入检线方式为常闭检线）

(2) 当外接 AC220V 时，?？橛?AC220V 给被控设备（以风机为例）的接线示意图如图 2-74 所示。
