海湾GST-DY-200H智能电源箱
海湾GST-DY-200H智能电源箱特点
GST-DY-200H 智能电源箱是一种 DC24V 大容量电源输出设备，在火灾报警控制系统中，可作为联动控制系统的电源使用，为联动控制模块及被控设备供电。电源箱以交流 220V 作为主电源，同时内置 DC24V/10Ah 密封铅酸电池作为备用电源。该电源箱具有以下特点：
☆ 主、备电源无缝切换；
☆ 精确的充放电管理；
☆ 主电长期过流保护，自恢复；
☆ 备电过放保护后零泄漏电流；
☆ 备电短路保护、反接保护；
☆ 输出短路保护；
☆ 清晰的工状态指示和输出电压、电流指示；
☆ 完善的故障告警功能，具有主电故障、备电故障和输出故障声光指示。
海湾GST-DY-200H智能电源箱主要技术指标
（1）额定输出容量：DC24V/6A
（2）使用环境：
温度： 0℃～＋40℃
相对湿度≤95％，不结露
（3）电源：主电为 AC220V +10% -15% ，内装 DC24V 10Ah 密封铅酸电池作备电
（4）外形尺寸：
318mm×117mm×400mm
4.3 结构特征、安装与布线

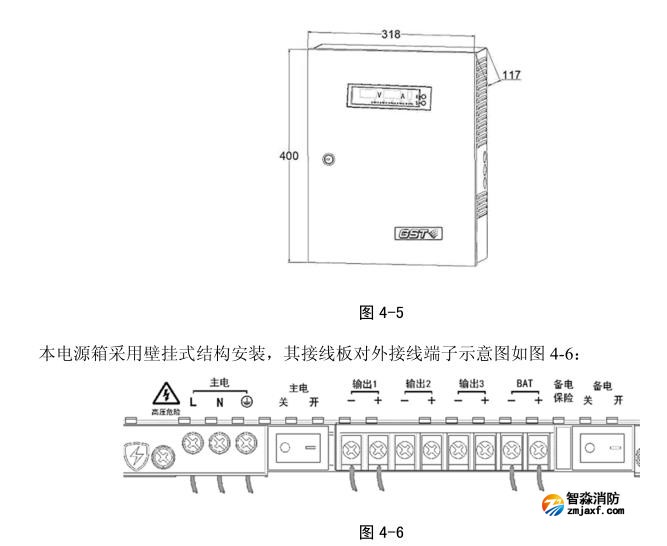

GST-DY-200H 智能电源箱外形示意图如图 4-5：
本电源箱采用壁挂式结构安装，其接线板对外接线端子示意图如图 4-6：
本电源箱采用壁挂式结构安装，其接线板对外接线端子示意图如图 4-6：
其中：
L、N、 ：交流 220V 电源端子( 为机壳保护地线端子)
输出 1、输出 2、输出 3：DC24V 输出端子，电源内部并联。
布线要求：DC24V 电源输出线采用耐火 BV 线，截面积≥4.0mm2
（坚井内干线）或截面积≥2.5mm2
（平面支线）；其它线路可采用耐火 RVS 双绞线，截面积≥1.0mm2。
