海湾GST-DH9600总线隔离器
一、GST-DH9600总线隔离器概述
在总线制电气火灾监控系统中，往往会出现某一局部总线出现故障(例如短路)造成整个监控系统无法正常工作的情况。GST-DH9600总线隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的总线部分重新纳入系统。
二、GST-DH9600总线隔离器产品规格
| 型号 | GST-DH9600 |
| 工作电压 | 总线24V |
| 动作电流 | 50mA(最多可接入5个编码设备) |
| 隔离动作确认灯 | 红色 |
| 使用环境 |
温度：-10℃～+50℃ 相对湿度≤95%，不结露 |
| 外形尺寸 | 120mm×80mm×39mm |
三、GST-DH9600总线隔离器结构与安装

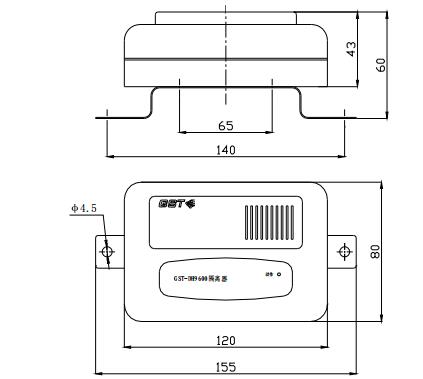

GST-DH9600总线隔离器外形示图如下图所示：
四、GST-DH9600总线隔离器接线

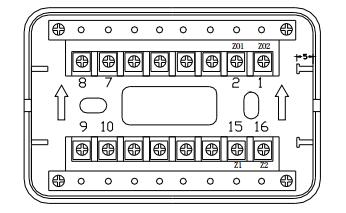

GST-DH9600总线隔离器端子示意图如下图所示：
其中:
Z1、Z2：无极性信号二总线输入端子；
ZO1、ZO2：无极性信号二总线输出端子。
GST-DH9600总线隔离器布线要求
直接与信号二总线连接，无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。
