海湾GST-LD-8361输入/输出模块
一、海湾GST-LD-8361输入/输出模块产品介绍
GST-LD-8361输入/输出模块，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作反馈信号。
二、海湾GST-LD-8361输入/输出模块产品特点
1、插拔式结构设计，安装方便。
2、两线制，总线供电。
3、低功耗。
4、电子编码，占用一个地址点。
5、输入、输出均具有检线功能，输入端与无源触点连接，可现场设为常开检线、常闭检线或自回答。
三、海湾GST-LD-8361输入/输出模块技术参数
| 型号 | GST-LD-8361 |
| 输出方式 | 常开触点输出，支持脉冲方式、电平方式，脉冲启动时继电器吸合时间为10s |
| 输出容量 | DC30V/2A，正常时触点阻值为30kΩ，启动后闭合 |
| 工作状态指示功能 | 两个指示灯可以指示模块的正常、总线电压低、输入输出口故障以及输入反馈、输出启动等多种状态 |
| 外形尺寸 | 86mm×86mm×43mm（带底壳） |
| 外壳防护等级 | IP30 |
四、GST-LD-8361输入输出模块接线示意图

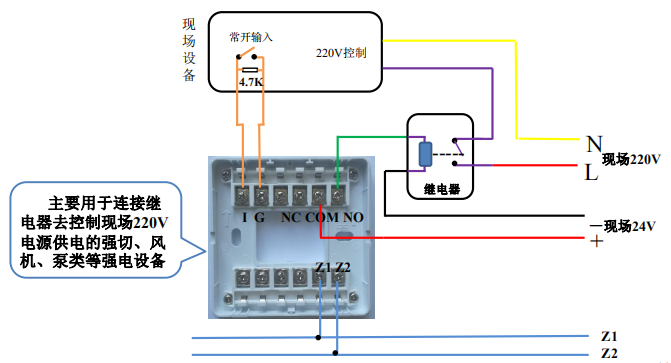

GST-LD-8361模块采用控制继电器方式，输入端为无源常开触点的接线方法：

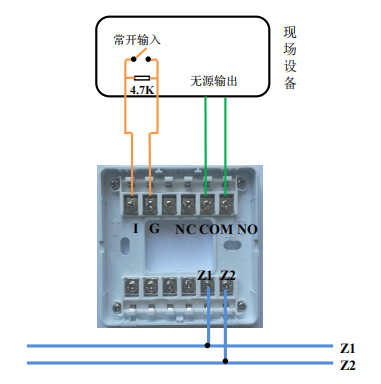

海湾GST-LD-8361模块采用无源输出方式，输入端为无源常开触点的接线方法：
