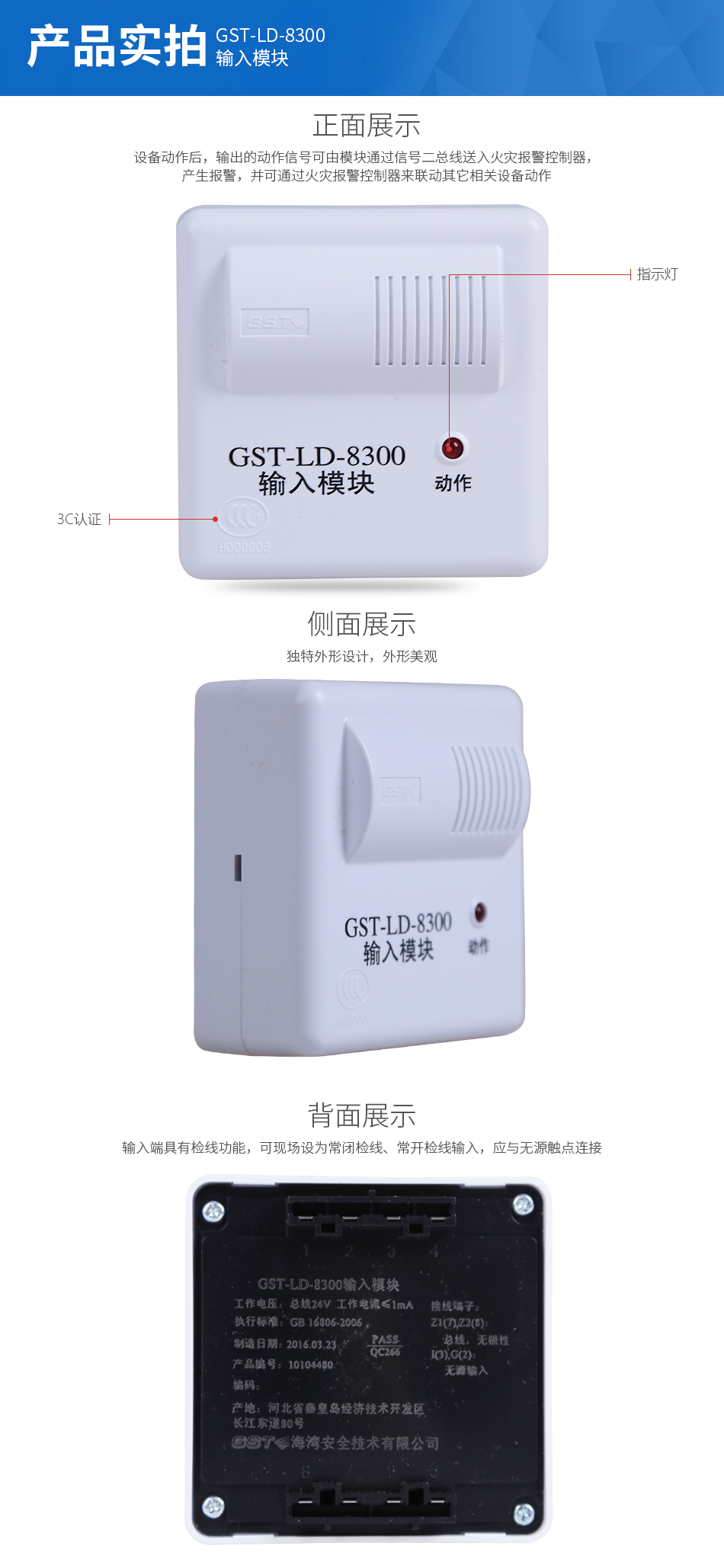

GST-LD-8300输入模块
一、海湾GST-LD-8300输入模块概述
GST-LD-8300输入模块（以下简称模块），用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。
二、海湾GST-LD-8300输入模块特点

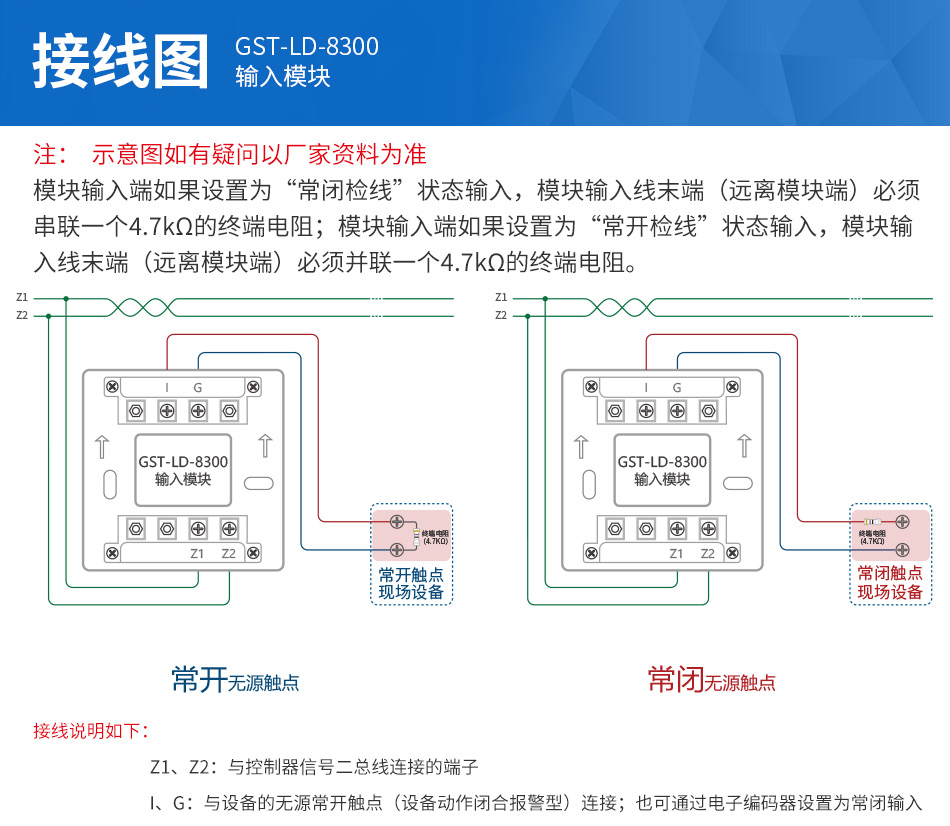

●输入端可现场设为常闭检线、常开检线输入，应与无源触点连接；
●地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；
●由微处理器对运行情况进行监视，分别以正常、动作、故障三种形式将模块的状态传给控制器；

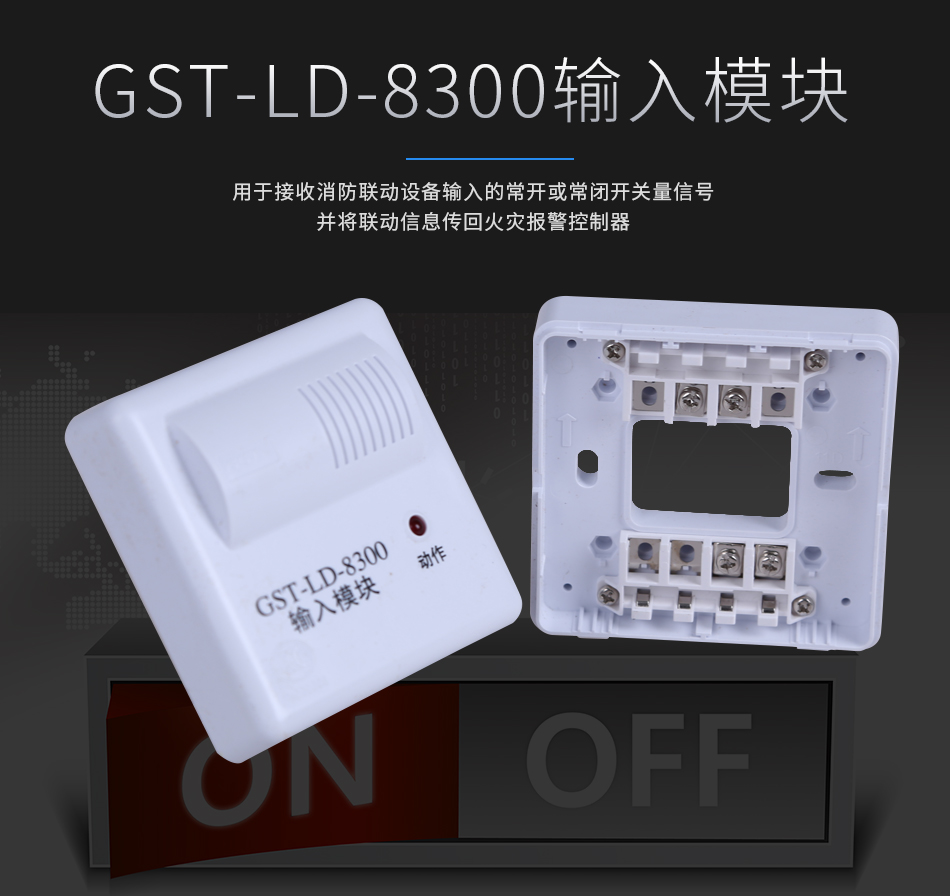

●电路部分和接线底壳采用插接方式，接触可靠、便于施工。
三、海湾GST-LD-8300输入模块技术特性
| 型号 | GST-LD-8300 |
| 工作电压 |
信号总线电压：总线24V 允许范围：16V～28V |
| 工作电流 | ≤1mA |
| 指示灯 | 红色（正常监视状态闪亮，动作时常亮） |
| 编码方式 | 电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定 |
| 线制 | 与火灾报警控制器的信号二总线无极性连接 |
| 输入方式 |
常开检线时线路发生断路（短路为动作信号）、 常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号； |
| 使用环境 |
温度：-10℃～+55℃ 相对湿度≤95%，不凝露 |

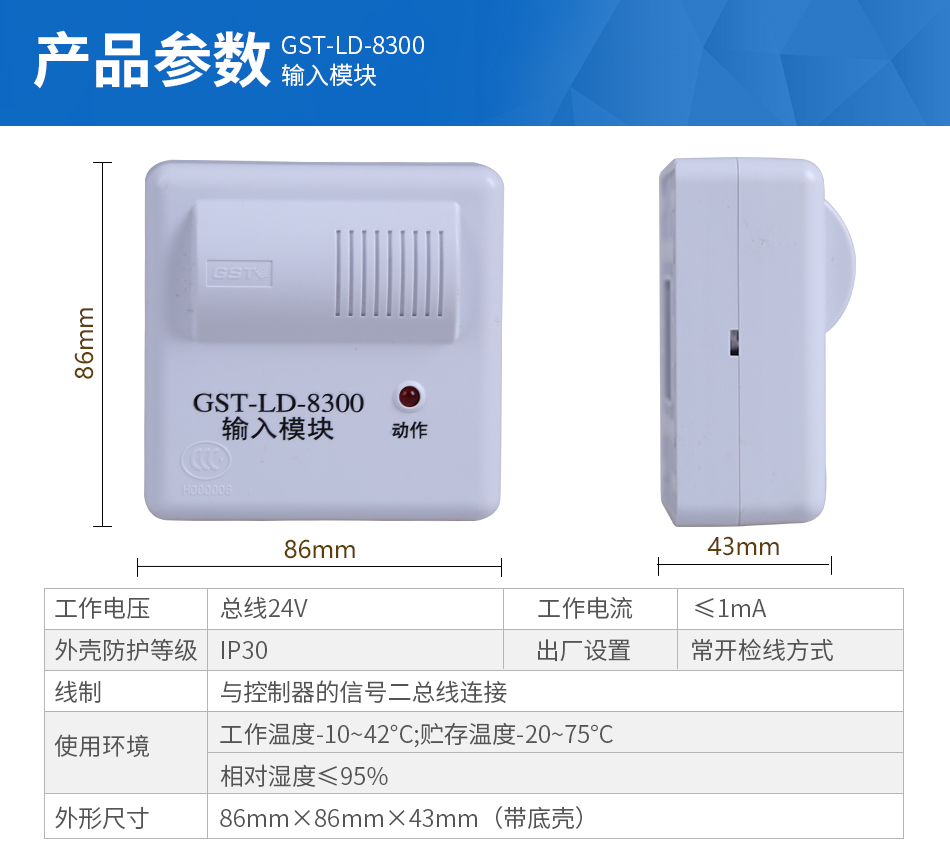

| 外形尺寸 | 86mm×86mm×43mm（带底壳） |
| 壳体材料和颜色 | ABS，瓷白 |
| 重量： | 约126g（带底壳） |
| 安装孔距 | 60mm |
| 执行标准 | GB16806-2006 |
