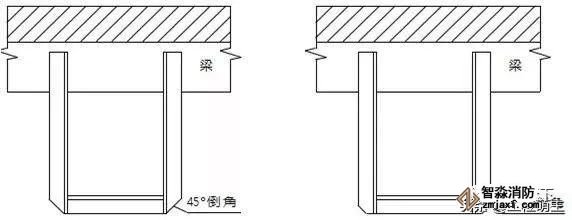

（2）落地门型支架需煨弯，门字型吊架可煨弯或焊接连接
说明：支架的槽钢或角钢规格根据荷载计算确定，支架形式也会根据承重有所变化

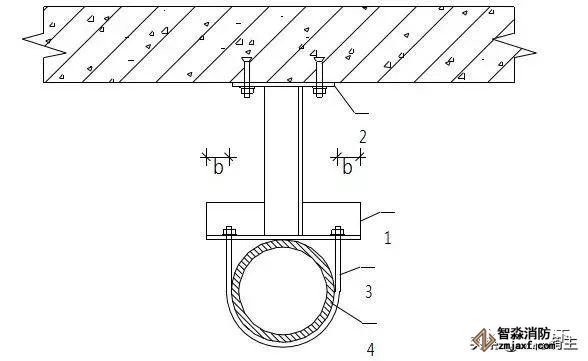

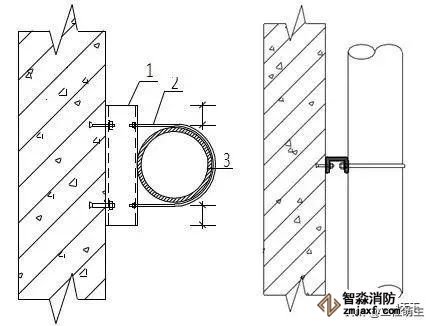

1.角钢 2.连接板(8mm) 3.管码 4.管道

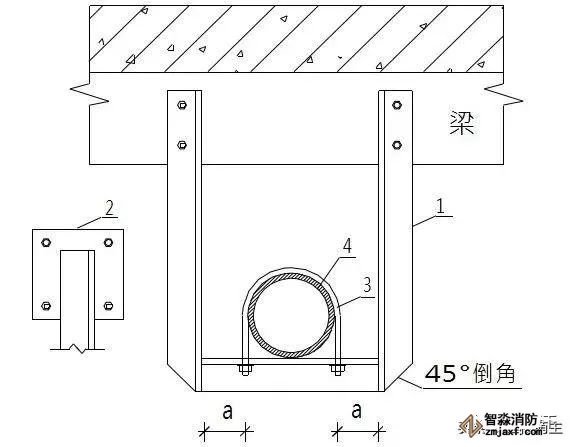

1.角钢 2.连接板(10mm，做为承重支架，当使用80以上的角钢时采用) 3.管码 4.管道

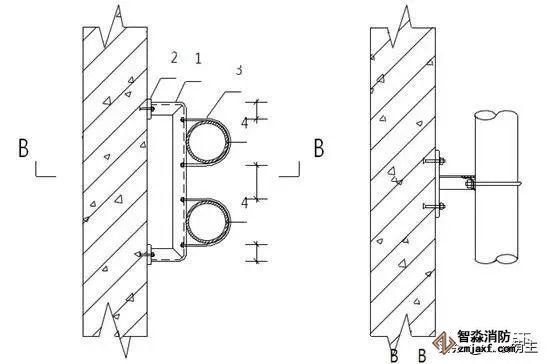

1.角钢 2.连接板(6mm) 3.管码 4.管道

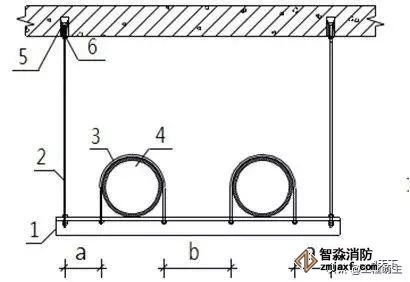

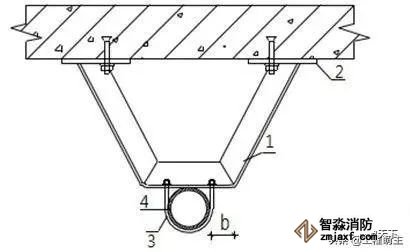

1.支架横担 2.镀锌螺杆 3.管码 4.管道 5.顶爆螺栓 6.紧固螺栓

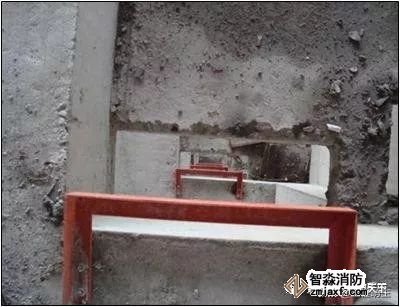

管道安装前支架上下采用铁丝作垂直吊线，保证立管垂直度
在施工前须在砼结构下弹控制线，保证支架在一直线上
水平安装

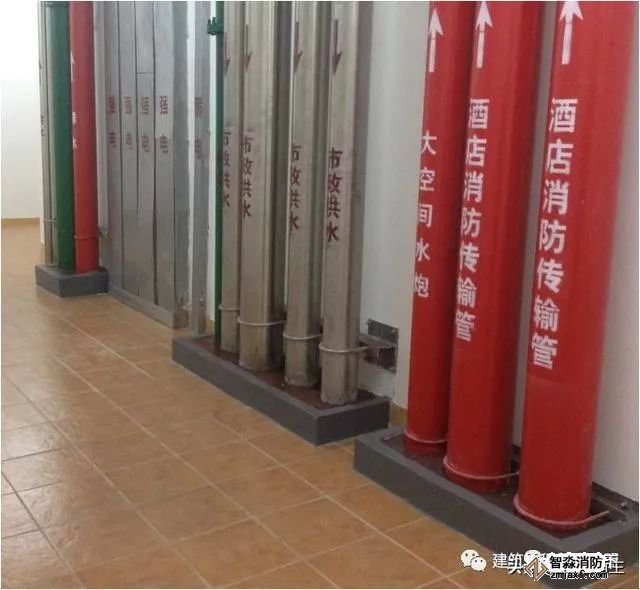

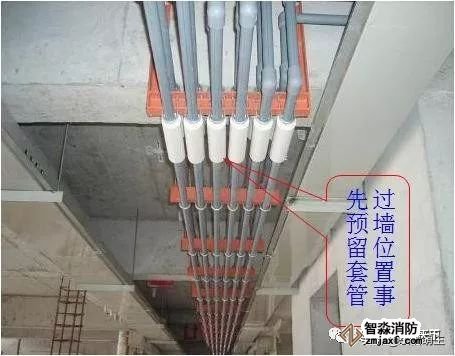

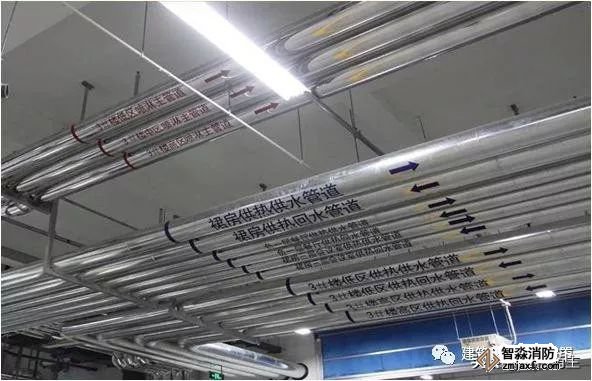

管道平行敷设，安装牢固，间距合理，标识清晰，穿板封堵美观

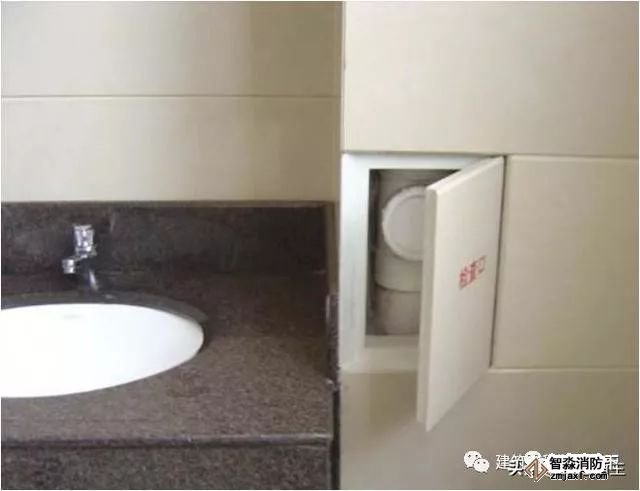

排水立管检查口中心高度距操作地面为1m，朝向应便于检修，铸铁排水立管检查口之间的距离不宜大于10m，塑料排水立管每六层设置一个检查口

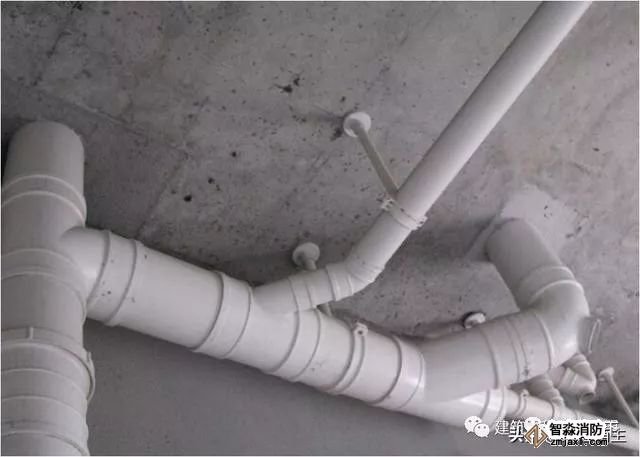

用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通，封堵止水环

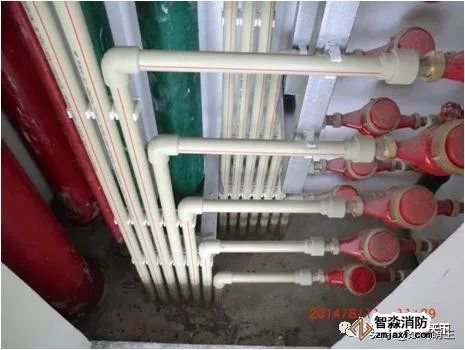

装表前应排净管内杂物，以防堵塞，水表应水平安装，箭头方向与水流方向一致。
