海湾消防GST-LD-8300B输入模块接线图
海湾消防GST-LD-8300B输入模块接线端子说明：
Z1、Z2：接控制器两总线，无极性；
I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入。

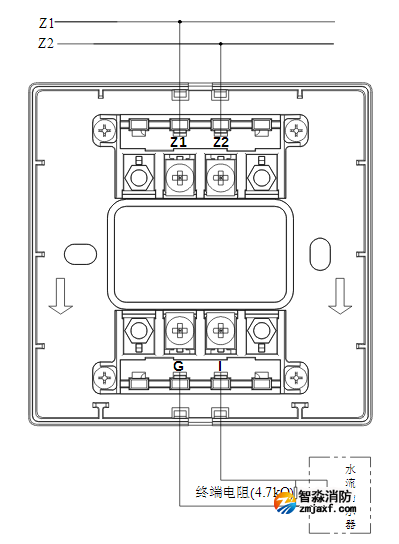

1、模块与具有常开无源触点的现场设备（以水流指示器为例）连接方法如下图所示。

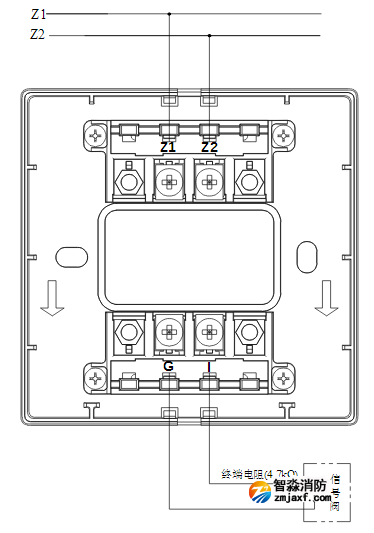

2、模块与具有常闭无源触点的现场设备（以信号阀为例）连接方法如下图所示。
