海湾ZD-02直控盘终端器接线安装技术

特点

ZD-02 直控盘终端器（以下简称终端器），主要用于重要设备的启动、停动控制。与具有断路、

短路检测功能的 GST-LD-KZ08H 直控盘配合使用。

提供一组常开触点、一组常闭触点，使直控盘与被控设备电气隔离；

实现启停控制、向直控盘提供反馈信号；

终端器本身提供对外接线，便于现场接线。

要技术指标

(1) 工作电压：工作电压：DC24V 允许范围：DC20V～DC28V

(2) 工作电流：总线监视电流≤4.50mA 总线启动电流≤26.00mA

(3) 输出容量：5A ，AC220V 或 5A ，DC24V；

(4) 线制：与直控盘采用二线制连接；与现场设备采用六线连接，其中有四根线用于被控设备的启

停操作，其余两线用于接收回答信号；

(5) 使用环境：

温 度：-10℃～+55℃，相对湿度≤95%，不凝露

(6) 外形尺寸：68mm×64mm×26.5mm

(7) 外壳防护等级：IP30

结构特征、安装与布线

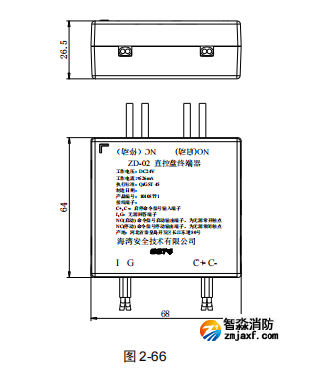

终端器外形示意图如图 2-66 所示：

其中：

C+、C-：启停命令信号输入端子；

 I、G：无源常开回答信号输入端子；

 以上为弱电端子；

NO(启动)：启动命令信号输出端子，为无源常开触点；

NC（停动）：停动命令信号输出端子，为无源常闭触点。；

1. 布线要求：：各外接线建议采用 RV 线，导线截面≥1.5mm2。

应用方法

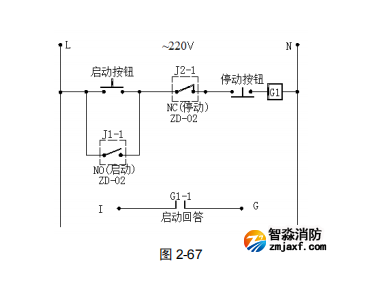

利用一个终端器可完成对交流设备的启停控制，如图 2-67 所示。
