海湾GST-LD-8301A型输入/输出?？?/span>

注意：部分防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流

微小，容易受到线路或空间干扰自身产生误动作，不建议客户使用。如果必须使用，应参照被控设

备的说明书在被控设备内并接电阻（一般可以在控制端和控制地间加 4.7K 电阻）或在GST-LD-8301A

?？楹捅豢厣璞讣浼又屑浼痰缙鹘饩?。不应将?？榇サ阒苯咏尤虢涣骺刂苹芈?，以防强交流干扰信

号损坏?？榛蚩刂粕璞?。

特点

此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并

可接收设备的动作回答信号。

采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电

磁干扰有良好的抑制能力。

输入、输出信号隔离检测，抗干扰能力强。

可采用电子编码器现场完成编码设置。

主要技术指标

 （1）工作电压：

信号总线电压：总线 24V 允许范围：16V～28V

电源总线电压：DC24V 允许范围：DC20V～DC28V

 （2）工作电流：

总线监视电流≤0.46mA 总线启动电流≤1.34mA

电源监视电流≤2.00mA 电源启动电流≤18.00mA

 （3）线制：与控制器采用无极性信号二总线连接，与 DC24V 电源采用无极性电源二总线连接

 （4）无源输出触点容量：DC24V/2A，正常时触点阻值为 100kΩ，启动时闭合，适用于 12V~48V

直流或交流

 （5）输出控制方式：电平、脉冲（继电器?？サ闶涑?，脉冲启动时继电器吸合时间为 10s）

 （6）出厂设置：?？煜呤淙?、?？涑龇绞?/p>

 （7）使用环境：

 温度：-10℃～+55℃

相对湿度≤95%，不结露

 （8）外壳防护等级：IP30

 （9）外形尺寸：86mm×86mm×41mm（带底壳）

结构特征、安装与布线

GST-LD-8301A?？?/a>的外形尺寸如图 2-45

其对外端子示意图如图 2-46

其中：

Z1、Z2：接火灾报警控制器信号二总线，无极性

D1、D2：DC24V 电源输入端子，无极性

I、G：与被控制设备无源?？サ懔樱糜谑迪稚璞付骰卮鹑啡希ㄒ部赏ü缱颖嗦肫魃栉１帐淙牖蜃曰卮穑?/p>

COM、NO：无源?？涑龆俗樱ㄗ⒁猓捍硕俗蛹溆形⑷跫煜叩缌鳎。?/p>

布线要求：信号总线 Z1、Z2 采用耐火 RVS 型双绞线，截面积≥1.0mm2；电源线 D1、D2 采用

耐火 BV 线，截面积≥1.5mm2； I、G 采用 RV 线，截面积≥1.0mm2。

应用方法

?？槭淙攵巳绻柚梦俺？煜摺弊刺淙耄？槭淙胂吣┒耍ㄔ独肽？槎耍┍匦氩⒘桓?/p>

4.7kΩ的终端电阻；?？槭淙攵巳绻柚梦俺１占煜摺弊刺淙肽？槭淙胂吣┒耍ㄔ独肽？槎耍?/p>

必须串联一个 4.7kΩ的终端电阻。

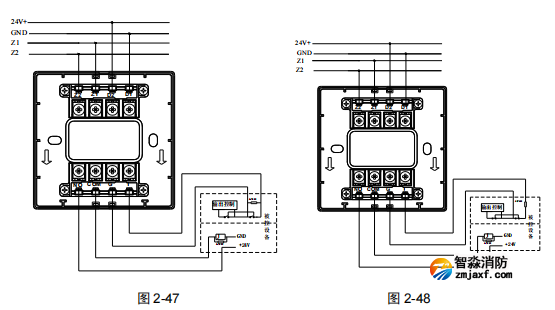

输出控制电压可由被控设备提供，若被控设备不能提供，可从?？?DC24V 电源侧取电。模块无

源输出触点控制设备，?？橛氡豢刂粕璞傅慕酉呤疽馔既缤?-47图2-48（图2-47 输入?？煜?，

图2-48入常闭检线）:
