海湾GSTI-9402型火灾声警报器接线安装技术

特点

GSTI-9402 火灾声警报器（以下简称警报器）是一种安装在现场的声音警报设备，当现场发生火

灾并被确认后，在现场发出声音报警信号，以达到提醒人员注意的目的。

警报器内嵌微处理器，通过微处理器实现与火灾报警控制器通讯。警报器接收到火灾报警控制

器的启动命令后，微处理器根据不同模式控制蜂鸣器发出预警或火警声音。

主要技术指标

 （1）工作电压：

总线电压：总线24V

 （2）监视电流：

总线电流≤1mA

（3）动作电流：

总线电流≤3mA

（4）线制：两线制，与控制器采用无极性信号二总线连接

（5）声压级：75dB～115dB（正前方 3m 水平处（A 计权））

（6）报警信号类型：

预警：0.2s 响 2s 不响

火警：0.2s 响 1s 不响

（7）报警模式：模式Ⅰ、模式Ⅱ、模式Ⅲ、模式Ⅳ，可设置不同的地址数

（8）使用环境：

 温度：-10℃～+55℃

 相对湿度≤95%，不结露

（9）外形尺寸：直径：120mm 高：58.5mm(带上盖)

（10）外壳防护等级：IP31

（11）执行标准：GB 26851-2011

（12）壳体材料和颜色：ABS/白色

结构特征、安装与布线

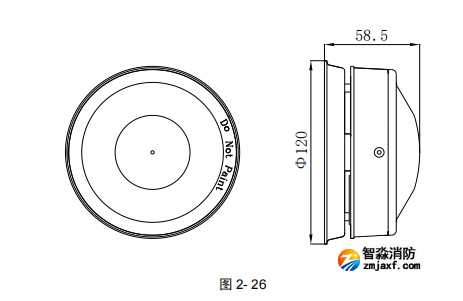

GSTI-9402 型警报器外形示意图如图 2-26：

安装方法：

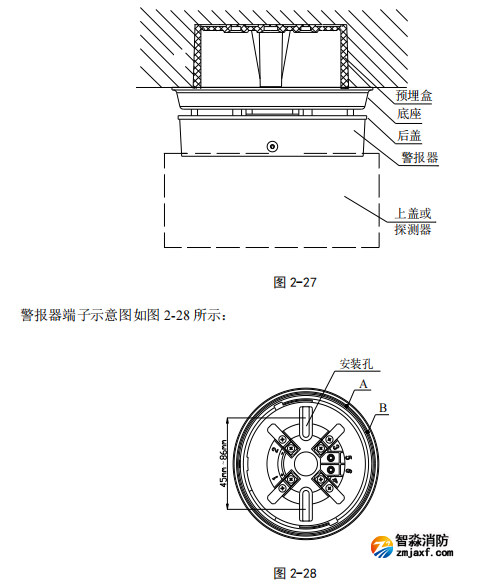

（1）警报器安装示意图如图 2-27 示。

（2）安装时，用螺钉把警报器固定在预埋盒中。

（3）如图 2-28 示，将上盖凸棱对准警报器 A 处凸棱，顺时针旋转至 B 处凸棱即可安装好上

盖；若警报器作为底座使用时，取下上盖，将探测器安装在警报器上，安装方式与上盖相同。

其中：

Z1(1)，Z2(3)：控制器信号总线，无极性

布线要求：信号总线 Z1、Z2 采用耐火 RVS 双绞线，截面积≥1.0 mm2。
