海湾GST-MD-M9514型火灾光警报器接线安装技术

特点

GST-MD-M9514火灾光警报器用于显示室内火灾探测器报警情况。一般安装在巡视观察方便的地

方，如会议室、餐厅、房间等门口上方，当房间内探测器报警时，警报器上的指示灯根据警报器设

置的设备类型可以自动闪亮，也可以通过控制器联动启动闪亮，使工作人员在不进入室内的情况下

就可知道室内的探测器已触发报警。

GST-MD-M9514 火灾光警报器为编码型警报器，可直接接入火灾报警控制器的信号二总线。

主要技术指标

 （1）工作电压：总线 24V

 （2）监视电流≤0.6mA

（3）动作电流≤5mA

 （4）线制：直接接入火灾报警控制器信号二总线

 （5）使用环境：

 温度：-10℃～+50℃

 相对湿度≤95%，不结露

（6） 外壳防护等级：IP30

（7） 执行标准：GB 26851-2011

（8） 外形尺寸：

 86mm×86mm×43mm（带底壳）

结构特征、安装与布线

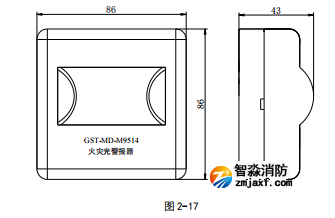

火灾光警报器的外形结构示意图如图 2-17

火灾光警报器采用明装，进线管预埋安装，将底盒安装在 86H50 型预埋盒上，安装方法与 GSTLD-8319 型输入模块相同。

火灾光警报器正中处有一红色高亮度发光区，当对应的探测器触发时，该区红灯闪亮。火灾光警报器的对外端子示意图如图 2-18：

其中：

Z1、Z2 为与对应探测器信号二总线的接线端子

布线要求：Z1、Z2 信号总线采截面积≥1.0mm2 的耐火 RVS 型双绞线。
