海湾JTWB-ZCD-G1(A)型点型感温火灾探测器接线安装技术

特点

JTWB-ZCD-G1(A)型点型感温火灾探测器是利用热敏元件对温度的敏感性来检测环境温度，特别

适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。本探

测器报警方式为电流型，与GST-LD-8319输入?？?、GST-LD-8320终端器配合使用可接入本公司生产

的各类火灾报警控制器，完成探测器的信号处理。本探测器主要具有以下特点：

（1）结构新颖、外形美观；

（2）内置单片机，固化高可靠火灾判断程序；

（3）采用特殊工艺进行处理，工作稳定可靠；

（4）探测器具有A1R和BS两种类别，可用于更广泛的温度环境，可使用编码器进行现场设置。

主要技术指标

（1）探测器类别：P（A1R 和 BS 可设，出厂默认类别在探测器铭牌上标注）

（2）工作电压：DC12V～DC28V

（3）监视电流≤60μA(注：静态时探测器可工作在 DC12V～DC28V 电压范围内)

（4）报警电流：10mA～30mA

（5）报警确认灯：红色（巡检时闪烁，报警时常亮）

（6）使用环境：

 温 度： A1R 类别：典型应用温度 25℃；范围 -10℃～50℃

BS 类别：典型应用温度 40℃；范围 -10℃～65℃

相对湿度≤95%，不结露

（7）外壳防护等级：IP33

（8）外形尺寸：直径：100mm，高：58mm(带底座)

?；っ婊?nbsp;

当空间高度小于 8m 时，一个探测器的保护面积，对一般保护现场而言为 20m2～30m2。具体参

数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

外形结构与 JTW-ZCD-G3N 型点型感温火灾探测器相同。

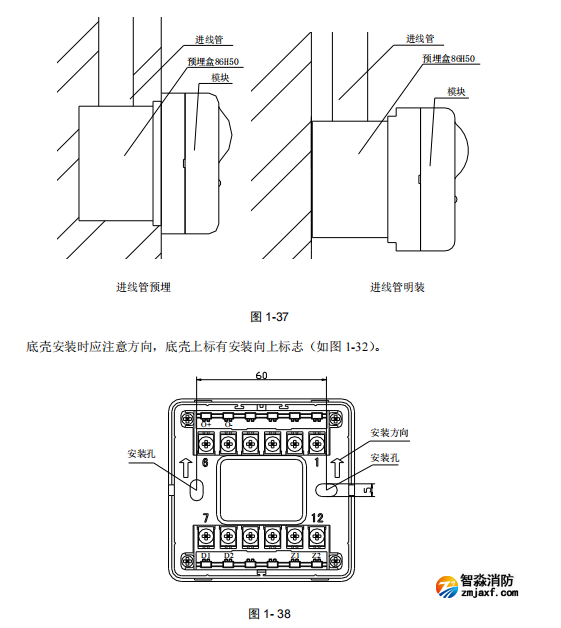

安装及布线方式与 JTY-GF-GST104 型点型光电感烟火灾探测器相同。

探测器与 GST-LD-8319 输入?？榕浜嫌τ茫?/p>
