海湾JTY-GXF-GST1D

特点

? 占 1 个地址编码点。

? 总线故障时可正常工作。

? 4 种吸气强度可选择。

? 前壳可旋转 180°安装，方便不同进管方向调试。

? 可显示当前采集参数：烟雾值、风速流量等。

? 有实时时钟，可根据记录查看报警、报故障时间。

? 4 个火警级别，及相关的火警继电器输出，1 个故障继电器输出。

? 火警记录单独存储，可存储 999 条；运行记录可存储 999 条。

主要技术指标

工作电压：总线电压：24V，允许范围 16V～28V； 电源电压：DC24V，允许范围 DC20V~DC28V

工作电流：总线：监视电流≤0.6mA，报警电流≤0.6mA  DC24V：监视电流≤340mA，报警电流≤360mA。

继电器输出：2A@30VDC；0.5A@125VAC  执行标准：GB 15631-2008

联网方式：485 接口，MODBUS 协议

信息存储容量：火警记录 999 条，运行记录 999 条

单管最大采样长度：100 米 采样回路数目： 1 个

工作温度范围：-10℃～55℃

工作湿度范围：相对湿度 10%～95%，不凝露

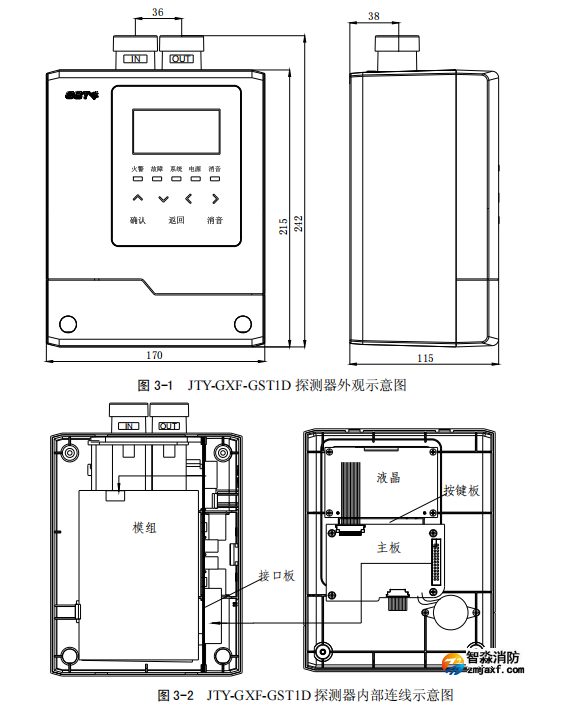

外形尺寸：170mm×215mm×115mm（长×宽×高，宽度为不含进出气管的尺寸）

重量：1.48kg  外壳材质：ABS  IP 防护等级：IP30

结构特征、安装与布线

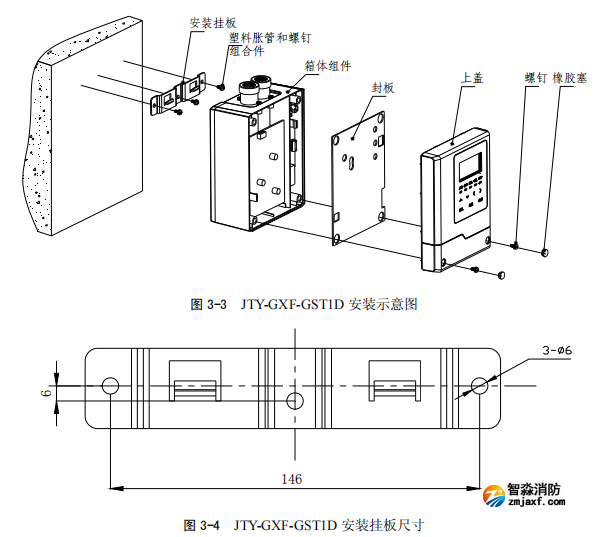

安装示意图如图 3-3、安装挂板尺寸如图 3-4 所示。安装步骤如下：

1) 首先将挂板固定在墙壁上。

2) 然后撬开上盖下方的两个橡胶塞，用螺丝刀松开螺钉，向上推上盖，即可拆下。

3) 将箱体挂在安装挂板上（箱体背部的 U 型部位对准挂板上的两个挂钩）。

4) 接上所有线路。

5) 将上盖与箱体挂接（上盖上的三个挂钩与箱体上的三个长方槽对正挂好）。

6) 拧紧固定上盖的两个螺钉，盖上橡胶塞。

应用方法

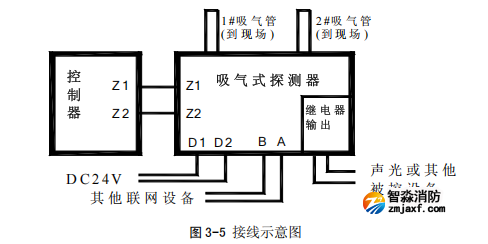

系统接线示意图如图 3-5 所示，接线按下述步骤进行：

1) 首先拧开上盖的紧固螺钉，将上盖取下。

2) 将电缆线从电缆接头孔中穿入，接到相应的端子上，紧固电缆接头。

3) 安装上盖，用螺钉将上盖固定牢靠。 布线要求：总线 Z1、Z2 采用截面积≥1.0mm2 的 RVS 双绞线；电源线 D1、D2 采用截面积≥1.5mm2的 RV 线；布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿 线管或线槽内。

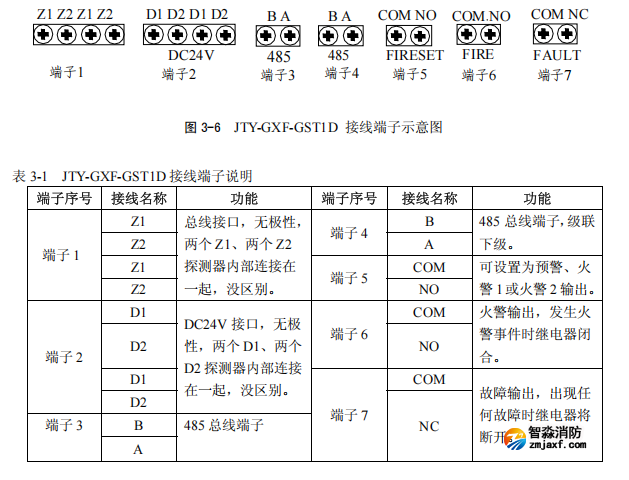

JTY-GXF-GST1D 接线端子如下所示：

说明书下载→

JTY-GXF-GST1D 2D吸气式感烟火灾探测器安装使用说明书F3.780.915 F3.780.916AS Ver1.10.pdf
