特点

海湾HX-100A（Ex）火灾声光警报器，是一种安装在现场的声光报警设备，在火灾发生时提醒现场 人员注意。本声光警报器为非编码产品，在电源端子施加 DC24V 电压后，声光警报器发出声、光报 警信号。在用于石油、化工行业等有防爆要求的 I 区及 II 区时，需与海湾公司生产的安全栅配接使用。

主要技术指标

(1) 工作电压：DC24V 允许范围：DC10V～DC28V

(2) 工作电流：动作电流≤35mA

(3) 闪光频率：1.4Hz±20%

(4) 声压级：80dB～115dB（正前方 3m 水平处（A 计权））

(5) 变调周期：4s±20％

(6) 防爆标志：ExibⅡCT6 Gb

(7) 线制：二线制，无极性，非启动时无电压

(8) 安全栅输出参数：Uo=28V,Io=93mA

(9) 使用环境：温 度：-10℃～+50℃  相对湿度≤95%，不凝露

(10)外壳防护等级：IP43

(11)外形尺寸：144mm×90mm×60.5mm（带底壳）

结构特征、安装与布线

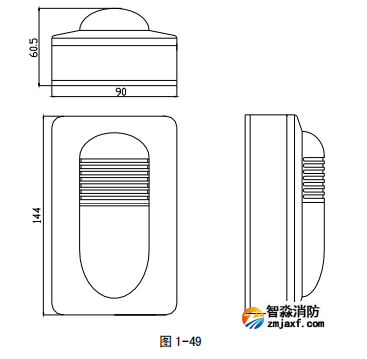

海湾HX-100A(Ex)声光警报器外形示意图如图 1-49 所示。

安装方法：

(1) 声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚 0.2m 处为宜。

(2) 声光警报器与底壳之间采用插接方式。

(3) 安装底壳时应注意方向，底壳示意图如图 1-50 所示。

其中：D1、D2 接电源线，无极性。

具体接线参见 章 5.5 节 GST-LD-8333 ?？橄浣酉咚得?。

布线要求：电源线 D1、D2 采用 BV 线，截面积≥1.5mm2 。
